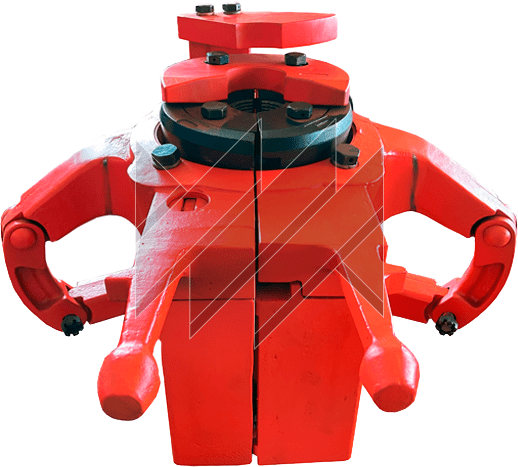

Элеватор клиновой ЭД-П (Y)

О продукте

ТУ 05273837.303838.025

Элеватор клиновой ЭД-П (плашечного типа) — используются для захвата и подъема бурильных труб, обсадных колонн и насосно-компрессорных труб и является надежным инструментом при проведении спуско — подъемных операций

Диаметр: 48-194

Грузоподъемность: 20-200

Все характеристики

Технические характеристики

Параметр	ЭД-П-40	ЭД-П-150	ЭД-П-200
Грузоподъемность максимальная, т	40	150	200
Условный диаметр захватываемой трубы, мм	23-60	73-127	127-194
Габаритные размеры, мм	430х500х300	760х780х500	885х774х476
Масса полного комплекта, кг	150	380	420

Описание

Элеватор клиновой ЭД-П с центральным замком представляют собой комбинированный инструмент, в котором используется 4 клина с переходными плашками, которые обеспечивают надежный захват НК колонны или трубы, оставляя на трубе минимальное количество отметок. Конструктивной особенностью этих элеваторов является система двойного предохранительного замка для уменьшения вероятности случайного открытия.

Элеваторы клиновые ЭД-П с центральным замком поставляются в размерах от 48-194мм (1,9" до 7 5/8"), грузоподъемностью от 20 тонн до 200 тонн.

Элеватор клиновой ЭД-П изготавливаются из легированной стали, проходят испытания под нагрузкой и контроль посредством магнитно-порошковой дефектоскопии. Соответствуют ТУ 05273837.303838.025 и являются полными аналогами импортных элеваторов клинового типа серии Y.

Качество Элеваторов клинового типа ЭД-П полностью соответствуют стандарту API Spec 8A/8C грузоподъемного оборудования для бурения.
