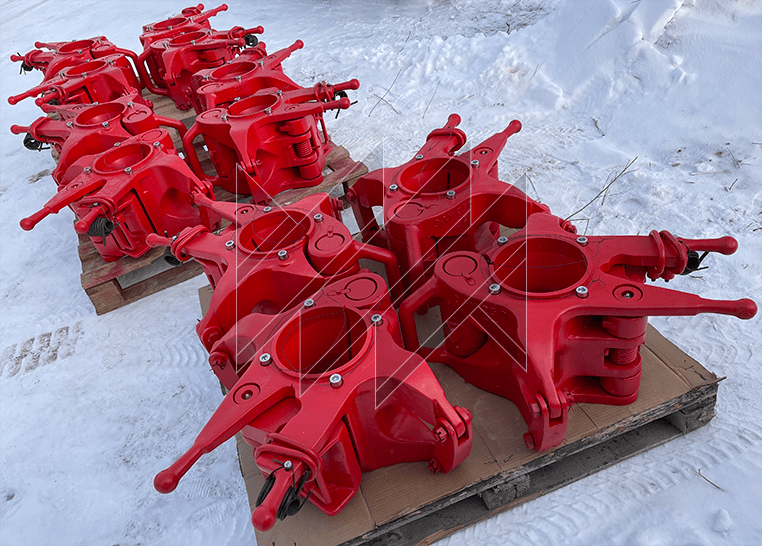

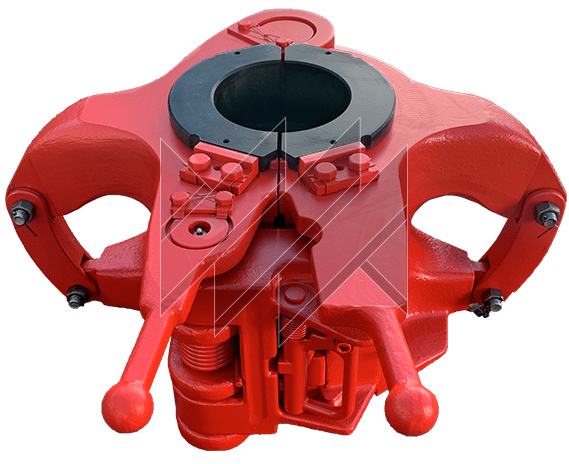

Элеватор универсальный ЭД-У (КМК-У, DDZ-TD)
О продукте
Элеватор универсальный ЭД-У, является многоразмерным и позволяет работать с широким диапазоном бурильных труб диаметром от 60 до 178 мм. путем замены сменных втулок (вставок)
- Диаметр
- 60-140
- Грузоподъемность
- 60-400
Технические характеристики
| Шифр элеватора | Грузоподъемность, кН (ТС) | Условный диаметр захватываемых труб, мм. | Габаритные размеры, мм | Масса полного комплекта, кг |
|---|---|---|---|---|
|
ЭД-У 60 |
600 (60) | 60,73,89 | 450×420×210 | 46 |
|
ЭД-У 80 |
800 (80) | 60, 73, 89, 102 | 490×480×240 | 72 |
| ЭД-У 100 | 1000 (100) | 60, 73, 89, 102 | 500×500×260 | 88 |
| ЭД-У 150 | 1500 (150) |
60, 73, 89, 102 |
685×265×648 | 157-185 |
| ЭД-У 250 | 2500 (250) | 89,102, 114, 127,140 | 810×522×330 | 252-275 |
| ЭД-У 350 | 3500 (350) | 89,102, 114, 127,140 | 884×501×350 | 370-400 |
| ЭД-У 400 | 4000 (400) | 89,102, 114, 127,140 | 920х400х810 | 390-450 |
Описание

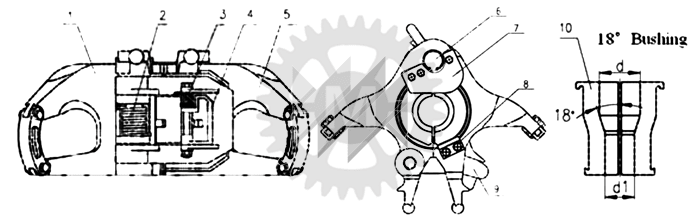

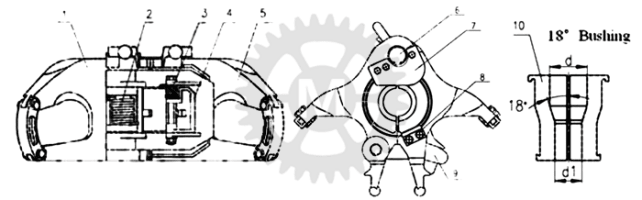

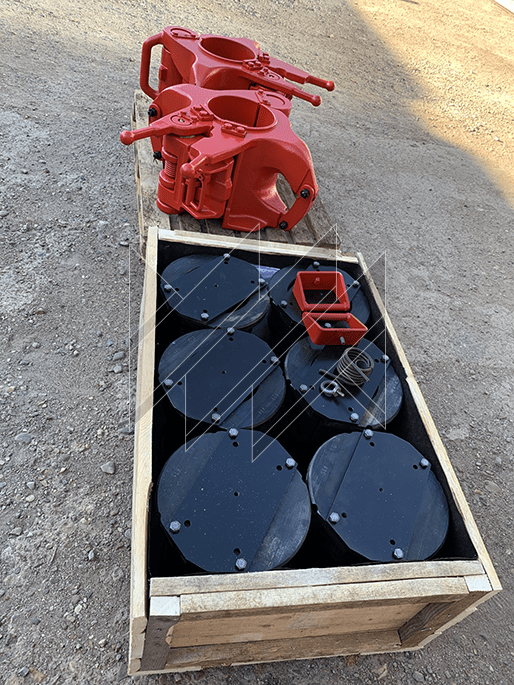

Элеватор универсальный ЭД-У, является многоразмерным и позволяет работать с широким диапазоном бурильных труб диаметром от 60 до 178 мм. путем замены сменных втулок (вставок). Типоразмерный ряд включает 27 вариантов втулок, позволяющих применять как обычные бурильные трубы, так и бурильные трубы с коническим седлом 18 град. без смены корпуса элеватора. Элеватор оптимизирован для совместной работы с силовым верхним приводом (СВП).
Элеватор универсальный ЭД-У, является аналогом импортируемых элеваторов (в частности типа «VES-CL» Blohm& Voss, «DDZ-TD» Jiangsu Rutong), стандартам АPI Spec. 8С, соответствует техничекому регламенту ГОСТ 16350-80, категория размещения изделия — первая по ГОСТ 31844-2012.
