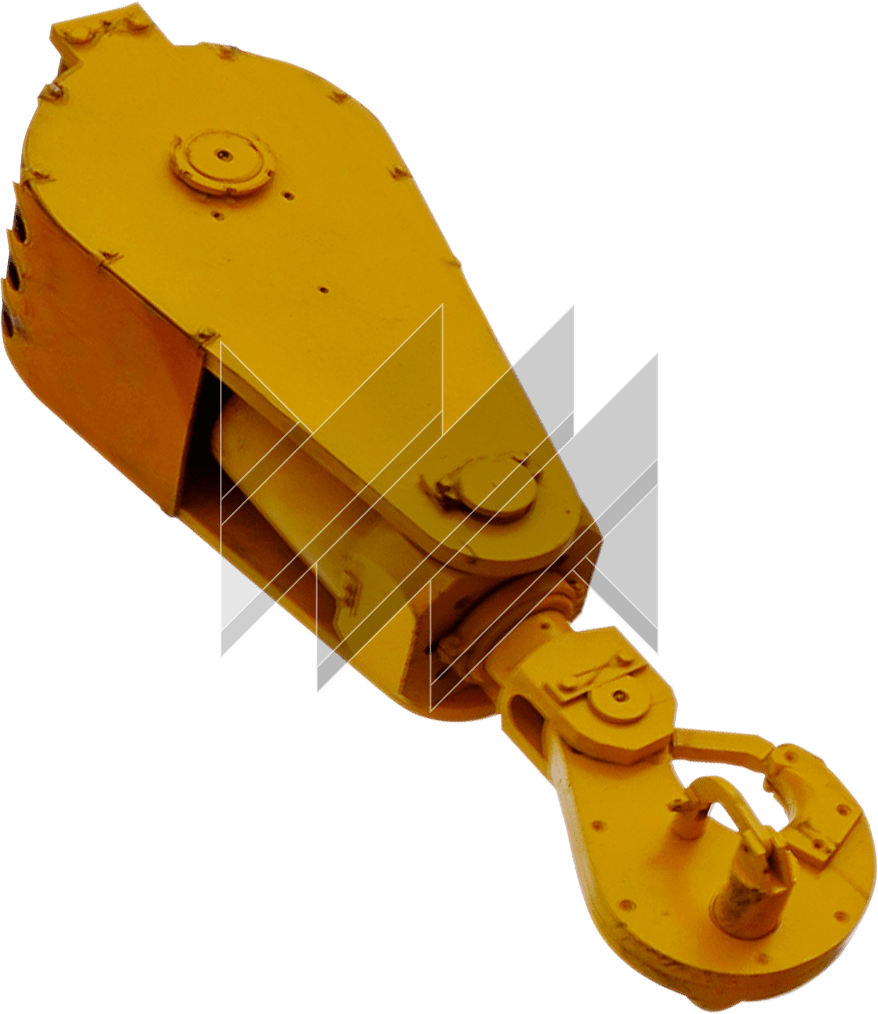

Талевый блок А50М.18.00.000

О продукте

ТУ 05273837.303838.021

Технические характеристики

Крюкоблок предназначен для оснащения талевой системы установок типа А50М, УПА-60, УПА-60/80.

Условия эксплуатации – умеренный и холодный (район I2) макроклиматические районы по ГОСТ 16350-80. Климатическое исполнение «У», температура окружающего воздуха от -45С до +45С.

Предприятие-изготовитель гарантирует работоспособность изделия в течение 12 месяцев со дня ввода в эксплуатацию и 18 месяцев со дня продажи.

Параметр	Значение
Грузоподъемность, тс	80
Число роликов, шт	3
Габаритные размеры, мм	478х590х1950
Масса, кг	920

Описание

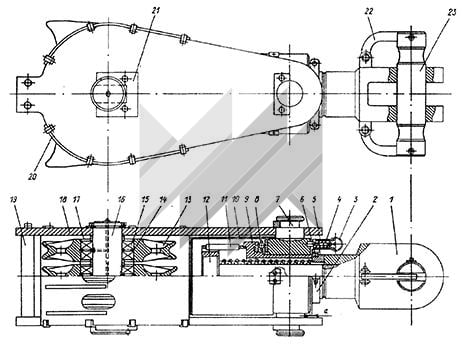

№ поз.	Обозначение	Наименование	Description	Кол-во
1	A50M.18.00.001	Серьга	Shackle	1
2	A50M.18.00.019	Полухомут	Half-yoke	1
3	A50M.18.00.013	Ручка	Handle	1
4	A50M.18.00.017	Пружина	Spring	1
5	A50M.18.03.000	Полухомут	Half-yoke	1
6	A50M.18.00.016	Шпонка	Key	1
7	A50M.18.00.015	Траверса	Crosspiece	1
8	8244.6874	Подшипник	Bearing	1
9	A50M.18.00.027	Пружина	Spring	1
10	A50M.18.02.000	Стакан	Cylinder	1
11	A50M.18.01.000	Стакан	Cylinder	1
12	A50M.18.00.026	Ствол	Stem	1
13	A50M.18.00.018	Ролик	Roller	3
14	A50M.18.00.011	Кольцо пружинное	Spring ring	3
15	224.8338	Подшипник	Bearing	6
16	A50M.18.00.024	Ось	Axle	1
17	A50M.18.00.007	Диск	Disk	6
18	A50M.18.00.022	Щека	Jaw	2
19	A50M.18.00.006	Штырь	Dowel	2
20	A50M.18.04.000	Кожух	Housing	2
21	A50M.18.00.005	Ригель	Collar beam	1
22	A50M.18.00.002	Скоба	Clamp	2
23	A50M.18.00.003	Палец	Pin	1
