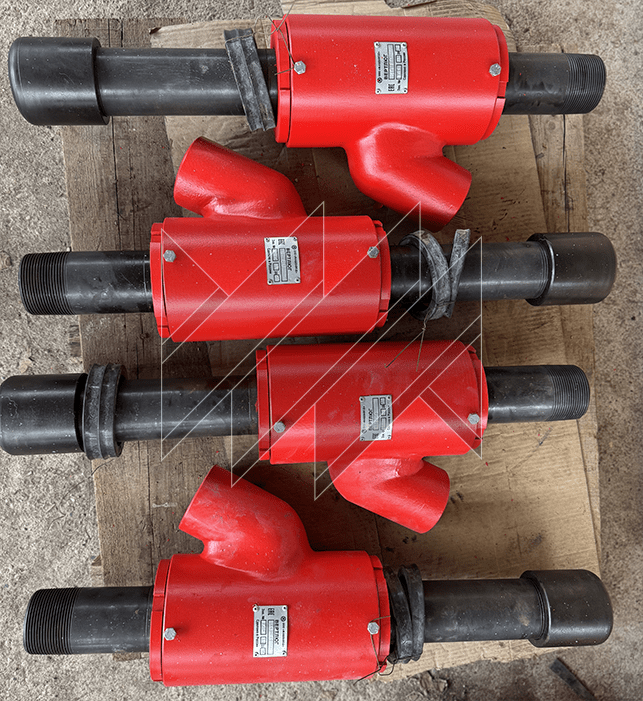

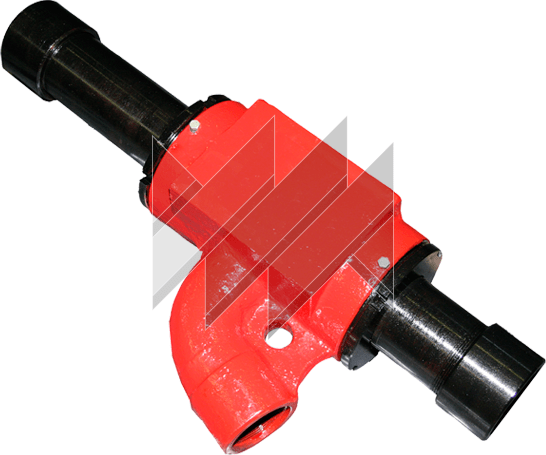

Вертлюг промывочный ВП

О продукте

ТУ 05273837.303838.024

Нагрузка: 50-100

Давление: 160-210

Частота вращения: 100

Технические характеристики

Параметр	ВП-50	ВП-60	ВП-80	ВП-80*	ВП-100
Допускаемая нагрузка на ствол, кН (тс)	500 (50)	600 (60)	800 (80)	800 (80)	1000 (100)
Максимальное давление прокачиваемой жидкости, Мпа (атм)	160 (16)	160 (16)	200 (20)	210 (21)	210 (21)
Рабочая температура окружающей среды, °К (°С)	233(-40) 343(+70)	233(-40) 343(+70)	233(-40) 343(+70)	233(-40) 343(+70)	233(-40) 343(+70)
Диаметр проходного отверстия ствола, мм	50	50	60	75	75
Присоединительные размеры ствола, резьба ГОС 633-80	НКТ 73	НКТ 73	НКТ 73 НКТ 73В НКТ 89 НКТ 102 НКТ 114	НКТ 102 НКТ 114	НКТ 102 НКТ 114
Присоединительные размеры отвода, резьба ГОС 633-80	НКТ 60 НКТ 73	НКТ 60 НКТ 73	НКТ 60 НКТ 73 НКТ 89	НКТ 89	НКТ 89
Частота вращения ствола, с-1 (об./мин.)	1.66 (100)	1.66 (100)	1.66 (100)	1.66 (100)	1.66 (100)
Габаритные размеры, мм	730х270х170	730х270х170	800х350х180	880х410х205	880х410х205
Масса полного комплекта, кг	55	55	135	137	137

* под заказ

Описание

Вертлюг промывочный типа ВП предназначен для подачи промывочной жидкости от насоса к забою скважины и обеспечения возможности вращения труб при ремонтных работах в нефтяных и газовых скважинах в условиях умеренного и холодного (район 12) макроклиматических районов по ГОСТ 16350-80.

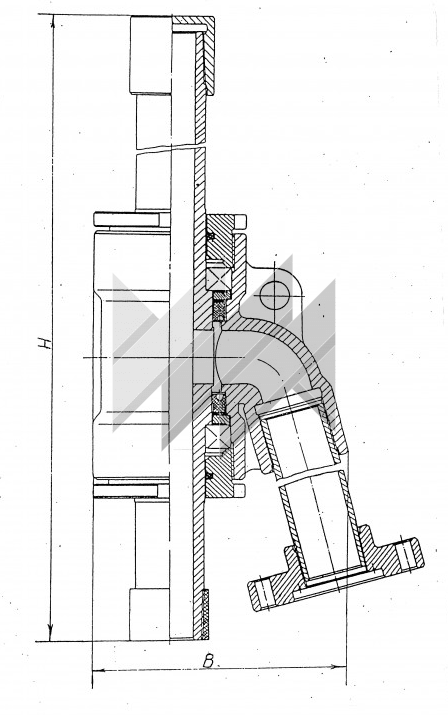

Вертлюг промывочный ВП состоит из ствола и корпуса с отводом под промывочный шланг. В корпусе вертлюга установлены два радиально-упорных шарикоподшипника, обеспечивающие свободное вращение ствола.

Внутренняя полость корпуса вертлюга в верхней и нижней части герметизируется от проникновения промывочной жидкости резиновыми манжетами, а от пыли и грязи сальниковыми войлочными кольцами. На конце отвода крепится фланцевое соединение для соединения с промывочным шлангом. При работе корпус вертлюга воздействует на ствол вертлюга. На верхнем конце ствола навинчен колпак, за который вертлюг удерживается элеватором на весу.
