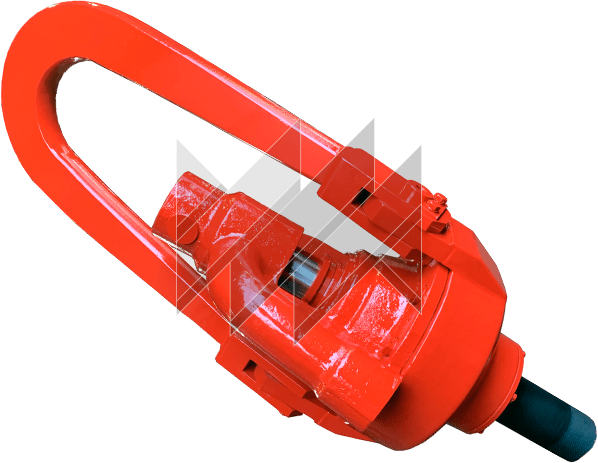

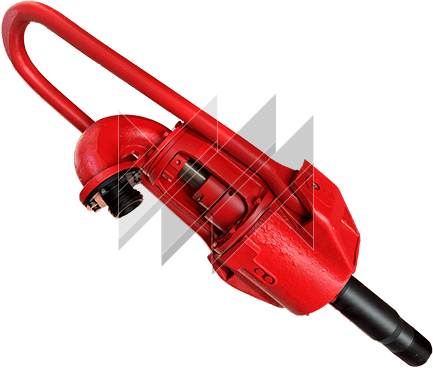

Вертлюг эксплуатационный ВЭ
О продукте
Вертлюг эксплуатационный ВЭ предназначен для обеспечения вращения колонны бурильных труб и подачи промывочной жидкости при ремонтных работах в нефтяных и газовых скважинах
- Нагрузка
- 50-125
- Давление
- 16-21
- Частота вращения
- 100-200
Технические характеристики
| Параметр | ВЭ-50 | ВЭ-60 | ВЭ-80 | ВЭ-100 | ВЭ-125 |
|---|---|---|---|---|---|
| Допускаемая нагрузка на ствол, кН (тс) | 500 (50) | 600 (60) | 800 (80) | 1000 (100) | 1250 (125) |
| Максимальное давление прокачиваемой жидкости, МПа (атм) | 16 (160) | 16 (160) | 21 (210) | 21 (210) | 21 (210) |
| Частота вращения ствола, с-1 (об/мин) | 1,66 (100) | 1,66 (100) | 3,33 (200) | 3,33 (200) | 3,33 (200) |
| Диаметр проходного отверстия ствола, мм | 60 | 60 | 75 | 75 | 75 |
| Габаритные размеры, мм | 1410×412×390 | 1410×412×390 | 1830×520×520 | 1860×590×550 | 1860×590×550 |
| Присоединительная резьба: | |||||
| — на стволе вертлюга под ниппель (переводник) по ГОСТ 631-75, мм, | 89, лев* | 89, лев* | 114, лев* | 127, лев* | 127, лев* |
| — на ниппеле под замок бурильной трубы по ГОСТ 5286-75, мм, | 3-88, лев* | 3-88, лев* | 3-121, лев* | 3-121, лев* | 3-121, лев* |
| — на боковом отводе крышки, ГОСТ 633-80, мм, | НКТ 73 | НКТ 73 | НКТ 89 | НКТ 89 | НКТ 89 |
| Масса полного комплекта, кг | 205 | 205 | 340 | 420 | 420 |
*по заявке заказчика направление резьбы может быть правым
Описание
Вертлюг эксплуатационный ВЭ предназначен для обеспечения вращения колонны бурильных труб и подачи промывочной жидкости при ремонтных работах в нефтяных и газовых скважинах в умеренном и холодном (район I) макроклиматических районах по ГОСТ 16350-80.
Вертлюг эксплуатационный ВЭ состоит из следующих основных частей: корпуса вертлюга, ствола, грязевой трубы, крышки с отводом, серьги, ниппеля, основного упорного роликоподшипника, верхнего упорного конического роликоподшипника, нижнего шарикового радиального подшипника, верхнего грязевого манжетного уплотнения, нижнего масляного манжетного уплотнительного узла, кольцевого уплотнения грязевой трубы, манжетного уплотнения грязевой трубы. Корпус вертлюга является одновременно масляной ванной для подшипников вертлюга. Заливка масла в ванну производится через отверстие в крышке, закрываемое пробкой. Серьга вертлюга шарнирно соединяется с корпусом посредством пальцев, вставляемых в проушины корпуса и серьги. Отвод грязевой трубы заканчивается резьбой для присоединения быстросборного шлангового соединения СБ-60. Переводником для присоединения вертлюга к бурильной колонне является ниппель бурильного замка. Резьба ствола под ниппель и соединительная резьба ниппеля — левые. Для проверки уровня масла в ванне предусмотрена пробка. Уплотнительные устройства обеспечивают герметичность масляной ванны, стыка грязевой трубы и крышки с отводом.
