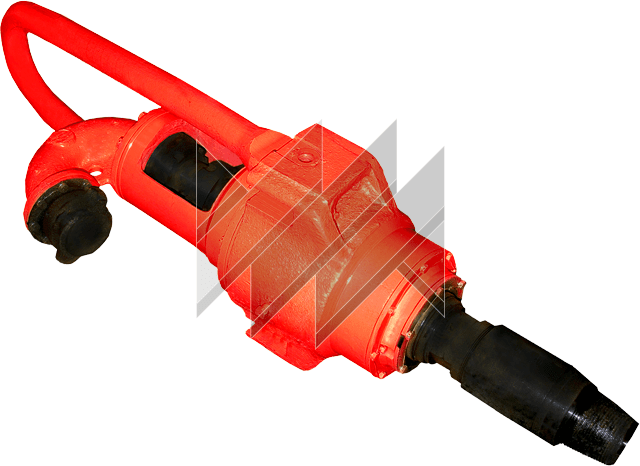

Вертлюг буровой ВБ (А60/80М1.40.00.000сб) одноштропный
О продукте
Вертлюг буровой ВБ — высоко нагруженная конструкция, удерживающая на весу вращающийся бурильный инструмент, с одновременным подводом промывочной жидкости в колонну труб при бурении скважин.
- Нагрузка
- 20-125
- Давление
- 21-25
- Частота вращения
- 200
Технические характеристики
| Параметр | ВБ-20 | ВБ-60 | ВБ-80 | ВБ-100 | ВБ-125 |
|---|---|---|---|---|---|
| Допускаемая нагрузка на ствол, кН (тс) | 200 (20) | 600 (60) | 800 (80) | 1000 (100) | 1250 (125) |
| Рабочее давление прокачиваемой жидкости, МПа (атм) | 21 (210) | 21 (210) | 21 (210) | 25 (250) | 25 (250) |
| Частота вращения ствола, с-1 (об/мин) | 3,33 (200) | 3,33 (2000) | 3,33 (200) | 3,33 (200) | 3,33 (200) |
| Диаметр проходного отверстия ствола, мм | 60 | 64 | 75 | 75 | 75 |

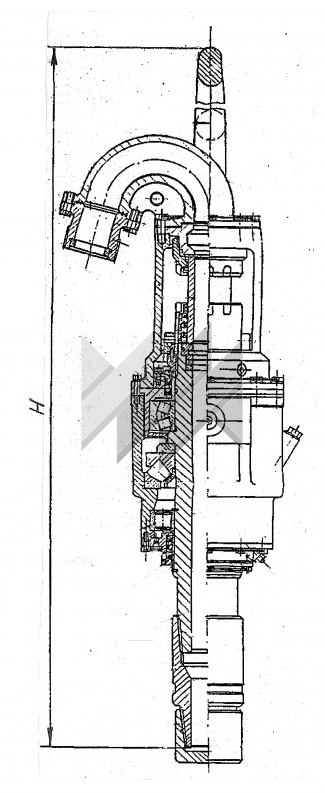

| Габаритные размеры, мм | 1410×412×390 | 1708×424×454 | 1750×490×460 | 1860×590×550 | 1860×590×550 |
| Присоединительная резьба: | |||||
| — на стволе по ГОСТ 631-75 | БТ-102, лев* | БТ-102, лев* | БТ-121, лев* | БТ-127, лев* | БТ-127, лев* |
| — на переводнике — замковая по ГОСТ 28487-90° | 3-88, лев* | 3-88, лев* | 3-88, лев* | 3-133, лев* | 3-133, лев* |
| — на боковом подводе по ГОСТ 633-80 | НКТ 73 | НКТ 73 | НКТ 89 | НКТ 89 | НКТ 89 |
| Масса полного комплекта, кг | 220 | 220 | 340 | 420 | 420 |
*по заявке заказчика направление резьбы может быть правым
Описание
Вертлюг буровой ВБ — высоко нагруженная конструкция, удерживающая на весу вращающийся бурильный инструмент, с одновременным подводом промывочной жидкости в колонну труб при бурении скважин.
Вертлюг буровой ВБ (А60/80М1.40.00.000сб) предназначен для свободного вращения бурильного инструмента, подвешенного к талевому блоку, и подвода промывочного раствора к забою скважин через колонну бурильных труб.
Вертлюг предназначен для работы в макроклиматических районах с умеренным и холодным климатом при температуре окружающего воздуха от -45°С до +45°С.
Имеет необходимую разрешительную документацию и полностью соответствуют Правилам безопасности в нефтяной и газовой промышленности ПБ 08-624-03.
Удлинители штропа вертлюга.
Предназначены для увеличения длины штропа вертлюга в случае необходимости размещения в зеве штропа лубрикатора телесистемы.
При работе комплектная пара удлинителей устанавливается в корпус вертлюга на место концов вертлюга, а концы штропа вертлюга соединяются с удлинителем при помощи пальцев.
