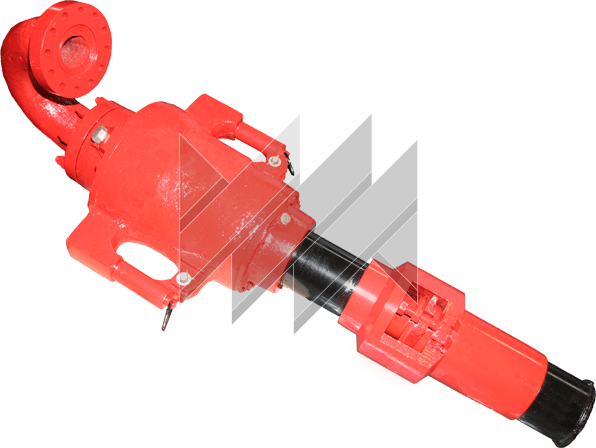

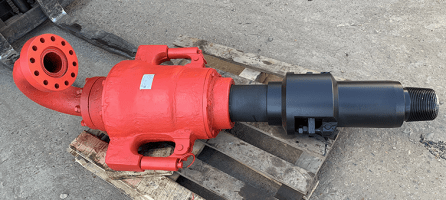

Вертлюг буровой БУ-50БР

О продукте

Технические характеристики

Описание

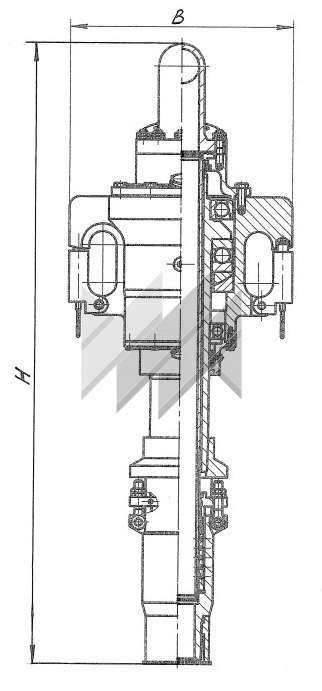

Вертлюг буровой БУ-50Бр-16Сб предназначен для подачи промывочной жидкости от насоса к забою скважин при роторном и турбинном бурении и обеспечении возможности вращения колонны бурильных труб в условиях умеренной климатической зоны по ГОСТ 16350-80. Отличительной особенностью конструкции вертлюга БУ50Бр-16СБ является нижнее расположение напорного сальника и подвеска вертлюга к крюку на двух штропах. Вертлюг состоит из стального литого корпуса с двумя карманами для штропов. В корпусе на 3-х шариковых подшипниках установлен ствол. Средний подшипник — основной опорный. Он воспринимает вес инструмента. Нижний и верхний подшипники центрируют ствол. Верхний одновременно воспринимает осевые нагрузки от веса вертлюга и связанных с ним невращающихся элементов. Напорная (грязевая) труба имеет большую длину и своим нижним концом выходит из ствола в полость переводника, в котором размещен напорный сальник. Подтягивание сальника осуществляется через нажимную втулку откидными болтами, шарнирно укрепленными на переводнике. Корпус является одновременно масляной ванной для подшипников. Заливка масла в ванну производится через отверстие в крышке, закрываемое пробкой. В пробке предусмотрено отверстие для отвода паров масла при нагреве последнего в процессе работы. Для проверки уровня масла в ванне предусмотрена контрольная пробка. Уплотнительные устройства обеспечивают герметичность масляной ванны против утечки масла из ванны и попадания в ванну грязи извне, а также утечки жидкости через стык грязевой трубы и переводника.
