Спайдер-элеватор СЭ
О продукте
Спайдеры-элеваторы СЭ пневматические с ручным стопорением, с возможностью ручного управления, предназначен для захвата и удержания на весу колонны бурильных и обсадных труб в процессе спуско-подъемных операций при бурении нефтяных и газовых скважин
- Диаметр
- 89-340
- Нагрузка
- 320-450
Технические характеристики
| Размер клина | дюймы | 5 ½ | 7⅝ (193,7) | 9 ⅝ | 11 ¾ | 13 ⅜ |
|---|---|---|---|---|---|---|
| (мм) | -139,7 | -244,5 | -298,4 | -339,7 | ||
| Размер плашки | дюймы | 3 ½ | 5 ¾ | |||
| (мм) | -88,9 | -145,05 | 8 ⅝ | 10 ¾ | 12 ¾ | |
| 4 | 6⅝ | -219,1 | -273,05 | -323,8 | ||
| -101,6 | -168,8 | |||||
| 4½ (114,3) | ||||||
| 4¾ (120,65) | 7(177,8) | |||||
| 5 (127) | 7 ⅝ | 9 ⅝ | 11 ¾ | 13 ⅜ | ||
| 5½ | -193,7 | -244,5 | -298,4 | -339,7 | ||
| -139,7 | ||||||
| К-во к- тов клиньев | шт. | 5 | ||||
| Максимальная г/п | Кор.т | 350 | 350 | |||
| тс | 320 | 320 | ||||
| Рабочая г/п клиньев | тс | 200 | 300 | 300 | 320 | 320 |
| Габаритные размеры | ||||||
| - длина | мм | 1300 | ||||
| - ширина | мм | 1235 | ||||
| - высота | мм | 840 | ||||
| Рабочее давление | бар | 7…..10 | ||||
| Масса | кг | 2000 с одним комплектом клиньев | ||||
Описание
Ишимбайский машзавод — единственный российский производитель спайдер-элеваторов повышенной грузоподъемности до 450 тонн.
Спайдеры-элеваторы СЭ пневматические с ручным стопорением, с возможностью ручного управления, предназначен для захвата и удержания на весу колонны бурильных и обсадных труб в процессе спуско-подъемных операций при бурении нефтяных и газовых скважин, в умеренном и холодном (районы I1 и I2) макроклиматических районах по ГОСТ 16350. Климатическое исполнение У с температурой окружающего воздуха от минус 50°С до плюс 45°С. Климатическое исполнение ХЛ с температурой окружающего воздуха от минус 60°С до плюс 45°С.
Категория изделия 1 по ГОСТ 15150.
Корпуса, клинья, дверцы и принадлежности, несущие нагрузку изготовляются из литой легированной стали с добавками хрома, никеля и молибдена и подвергаются термообработке.
Проектирование и изготовление спайдеров-элеваторов соответствуют спецификациям 8А и 8С по API. Они предназначены для удержания на весу НКТ диаметром от 4.½ до 13.3/8 дюймов; г/п: 450 коротких тонн.

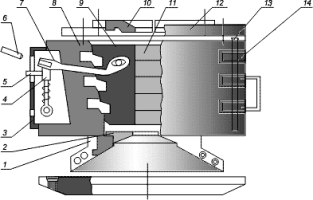

1 — воронка,
2 — кольцо направляющее,
3 — кожух,
4 — запорный механизм,
5 — фиксатор,
6 — рычаг,
7 — вилка,
8 — корпус,
9 — кулачок,
10 — направляющая,
11 — вкладыши (плашки),
12 — щит,
13 — ось,
14 — дверь.
