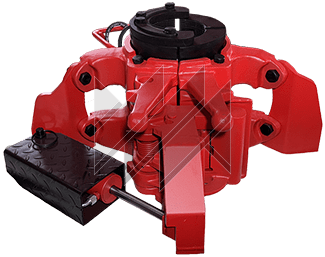

Спайдер-элеватор СЭ (пневматический)

О продукте

ТУ 05273837.303838.026

Спайдер-элеватор СЭ (пневматический) — используются для захвата и подъема бурильных труб, обсадных колонн и насосно-компрессорных труб и является надежным инструментом при проведении спуско — подъемных операций

Диаметр: 73-140

Нагрузка: 75-150

Все характеристики

Технические характеристики

Параметр	СЭ
Условный диаметр захватываемых труб, мм	73-140
Допускаемая нагрузка, тс	75-150
Управление	пневматический
Вписанный диаметр проушин под штропа,мм	80
Габаритные размеры, мм	770х880х390
Масса, кг, не более	270

Описание

Спайдер-элеватор СЭ пневматический — используются для захвата и подъема бурильных труб, обсадных колонн и насосно-компрессорных труб и является надежным инструментом при проведении спуско — подъемных операций.

Спайдер-элеватор СЭ с центральным замком представляют собой комбинированный инструмент, в котором используется 4 клина с переходными плашками, которые обеспечивают надежный захват НК колонны или трубы, оставляя на трубе минимальное количество отметок. Конструктивной особенностью этих спайдер-элеваторов является система двойного предохранительного замка для уменьшения вероятности случайного открытия.

Спайдер-элеватор СЭ изготавливаются из легированной стали, проходят испытания под нагрузкой и контроль посредством магнитно-порошковой дефектоскопии.

Качество Спайдер-элеватора СЭ полностью соответствуют стандарту API Spec 8A/8C грузоподъемного оборудования для бурения и нефтедобычи.
