Штропы эксплуатационные ШЭ
О продукте
Штропы эксплуатационные ШЭ предназначены для подвешивания элеваторов к крюкам талевых систем в процессе спуско-подъемных операций при капитальном ремонте нефтяных и газовых скважин
- Длина
- 860-1800
- Грузоподъемность
- 28-125
Технические характеристики
| Шифр штропа | Испол-нение* | Грузоподъемность компл. пары штропов, тс | Диаметр поперечного сечения штропа, мм | Расстояние между струнами штропа, мм | Габаритные размеры штропа, мм | Масса полн. компл. кг, не более | |
|---|---|---|---|---|---|---|---|
| длина | ширина | ||||||
| ШЭ-28 | Б | 28 | 35 | 120 | 860±10 | 230±10 | 30 |
| ШЭ-32 | Б | 32 | 40 | 120 | 860±10 | 240±10 | 38 |
| ШЭ-50 | Б | 50 | 45 | 124 | 920±10 | 250±10 | 52 |
| ШЭ-60 | Б | 60 | 50 | 124 | 920±10 | 260±10 | 63 |
| ШЭ-80 | А | 80 | 60 | 130 | 1200±10 | 250±10 | 112 |
| ШЭ-100 | А | 100 | 70 | 130 | 1000±10 | 270±10 | 150 |
| ШЭ-100 | А | 100 | 70 | 130 | 1340±10 | 270±10 | 168 |
| ШЭ-100 | А | 100 | 70 | 130 | 1800±10 | 340±10 | 230 |
| ШЭ-125 | А | 125 | 75 | 150 | 1000±10 | 350±10 | 250 |
| ШЭ-125 | А | 125 | 70-75 | 200 | 1230±10 | 350±10 | 145 |
| ШЭ-125 | А | 125 | 75 | 200 | 1800±10 | 350±10 | 260 |
* Исполнение: А — без безопасной ручки, Б — с безопасной ручкой
Описание
Штропы эксплуатационные ШЭ предназначены для подвешивания элеваторов к крюкам талевых систем в процессе спуско-подъемных операций при капитальном ремонте нефтяных и газовых скважин в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350-80.

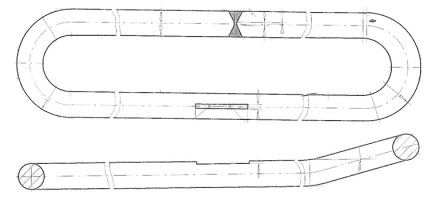

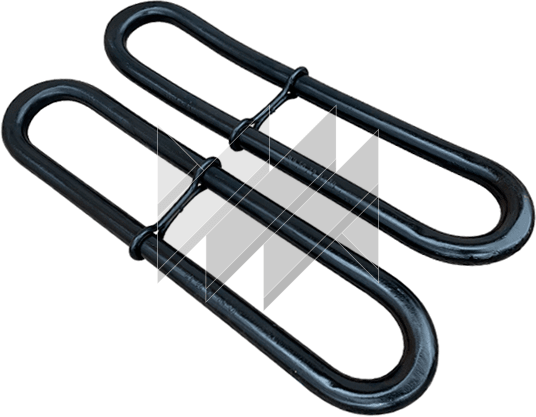

Штроп представляет собой замкнутую стальную петлю овальной формы, вытянутую по одной оси. Изготовлен из круглой заготовки (сварной). Верхний конец штропа отогнут под углом 15°. Нижний – отогнут по радиусу. На нижнем конце штропа имеется ручка для удобства и безопасности работы с ним.
Штропы ШЭ используются в паре. Верхними концами они подвешиваются на зев или рога крюка талевого блока, а нижними концами заводятся в проушины элеватора, осуществляя тем самым связь между крюком и элеватором.
