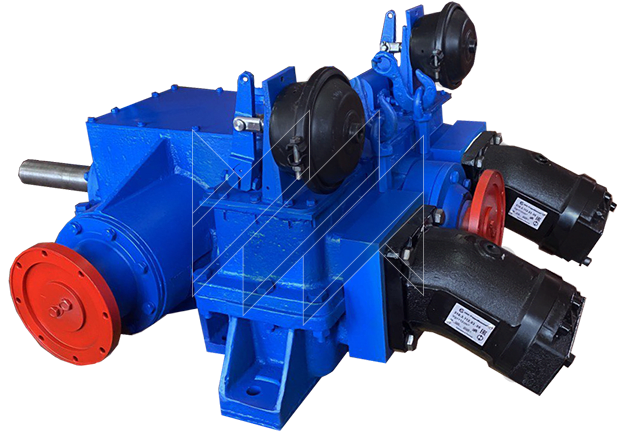

Редуктор раздаточный УПА60/80.20.00.000СБ

О продукте

ТУ 05273837.303838.021

Раздаточный редуктор установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-60А и УПА-60А 60/80 (далее раздаточный редуктор) является передаточным звеном системы отбора мощности от ходового двигателя шасси установки подъемной на гидроротор, гидравлические домкраты, компрессорную установку и, через трансмиссию, на промывочный насос и основную лебедку.

Технические характеристики

Наименование	Используется в агрегатах	Размер	Масса
Редуктор раздаточный УПА60/80.20.00.000сб	УПА60/80	≈ 2400х1340х1260 мм	≈ 600кг

Монтаж, подготовку и порядок работы раздаточного редуктора в составе установки подъемной необходимо осуществлять в соответствии с «Руководством по эксплуатации и инструкции по монтажу и регулированию» установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-60А (УПА-60А 60/80).

№ поз.	Обозначение	Наименование	Кол-во
1	УПА60/80.20.00.006	Вал	1
2	УПА60/80.20.00.010	Вал	1
3	А50М.03.00.032	Шестерня	1
4	А50М.03.00.033	Шестерня	1
5	УПА60/80.20.00.004	Шестерня муфта	2
6	А50М1.03.00.003	Вал	2
7	УПА60/80.20.00.007	Шестерня	1
8	А50М1.03.00.002	Муфта	2
9	УПА60/80.20.00.001У	Корпус редуктора	1
10	УПА60/80.20.00.002У	Крышка корпуса	1
11	А50М.03.00.045	Рычаг	2
12	310.4.112.006	Насос ГОСТ 15150-69	2
13	2313	Подшипник ГОСТ 8328-75	2
14	7313	Подшипники ТУ 37006.162-89	2
15	412	Подшипник ГОСТ 8338-75	2
16	7614	Подшипник ГОСТ 333-79	2
17	А50М.05.00.024К	Фланец	2
18	112	Подшипник ГОСТ 8338-75	4
19	208	Подшипник ГОСТ 8338-75	2
20	212	Подшипник ГОСТ 8338-75	2
21	1.2-90-120-4	Манжета ГОСТ 8752-79	2
22	СТП 26-71	Кольцо 90	2
23	А50М.03.00.002	Вилка	2
24	УПА60/80.20.07.000	Крышка	1
25	УПА60/80.20.04.000	Крышка	1
26	УПА60/80.20.00.008К	Стакан	1
27	УПА60/80.20.00.011	Стакан	1
28	А50М.03.00.003	Крышка	1
29	УПА60/80.20.00.009	Крышка подшипника	1
30	А50М1.03.00.005	Втулка	2
31	А50М1.03.00.005-01	Втулка	2
