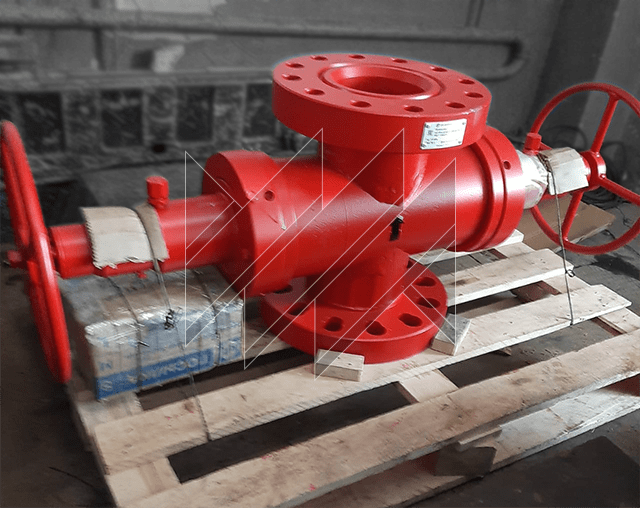

Превентор ПМТ2-156х21

О продукте

ТУ 05273837.303838.034

Превентор малогабаритный трубный сдвоенный серии ПМТ2-156х21 (сдвоенный) предназначен для герметизации устья скважины трубными плашками верхнего канала при наличии НКТ в скважине и глухими плашками нижнего канала при отсутствии НКТ, а также позволяет герметизировать НКТ разного диаметра (герметизация устья при отсутствии НКТ осуществляется трубными плашками закрытыми на патрубке с шаровым краном). Герметизация трубы НКТ и кабеля ЭЦН производится трубно-кабельными плашками верхнего канала (необходима предварительная замена трубных плашек на трубно-кабельные).

Технические характеристики

Параметр	Значение
Рабочее давление, МПа	21
Диаметр проходного отверстия корпуса, мм	156
Диаметр НКТ (мм) герметизируемых с кабе 4ѕdЂFН (тип кабеля)	60; 73 (КПБВ)
Диаметр герметизируемых трубНКТ, мм	33 — 114
Допустимая осевая нагрузка, кг (кН)
— на корпус плашки	50000 (500)
— на плашки	20000 (200)
Количество оборотов штурвала, необходимое для закрытия ПМТ2	14-15
Температура рабочей среды, °С	100
Габаритные размеры, мм
— длина	1515
— высота	760
— ширина	400
Масса, кг	550

Описание

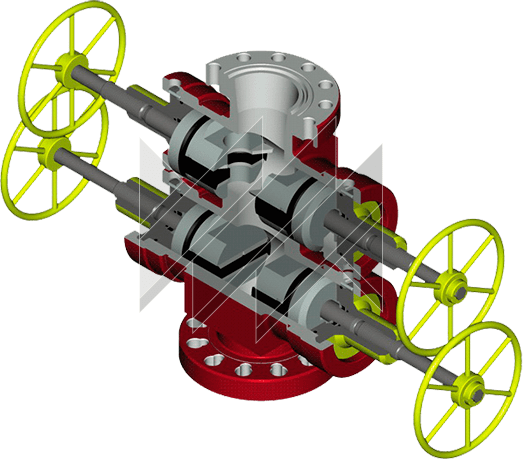

Превенторы малогабаритные сдвоенные серии ПМТ2 предназначены для:

герметизации на устье скважины НКТ трубными плашками верхнего канала корпуса;
герметизации устья скважины при отсутствии НКТ глухими плашками нижнего канала;
герметизации на устье скважины труб и кабеля ЭЦН одновременно при использовании трубно-кабельных плашек и трубно-кабельного центратора;
герметизации на устье скважины НКТ разного диаметра, при этом герметизация устья скважины при отсутствии НКТ осуществляется трубными плашками, закрытыми на патрубке с шаровым краном;
герметизации на устье скважины кабеля геофизического.

Превенторы малогабаритные сдвоенные серии ПМТ2 выпускаются в соответсвии с ТУ 05273837.303838.014.
