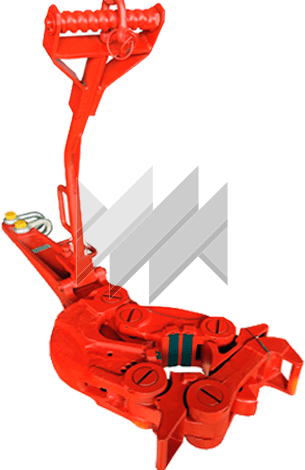

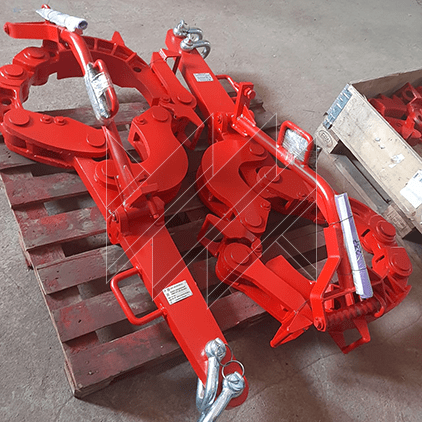

Ключ машинный УМК

О продукте

ТУ 05273837.303838.023
Многоразмерный машинный ключ УМК применяется на скважине при проведении операций по свинчиванию и развинчиванию труб
Диаметр
26-648
Усилие
10000
Момент
60-120

Технические характеристики

Номер ключа Диапазон захвата трубы, мм Диапазон челюсти, мм Максимальное усилие, кН·м
10 26,7—158,8 26,7—48,3 1
42,2—63,5 2
60,3—81,4 4,5
88,9—114,3 6,5
101,6—127 7,5
114,3—141,3 10
139,7—158,8
22 60,3—158,8 60,3—81,4 8
88,9—114,3 22
114,3—141,3
139,7—158,8
48 60,3—273 60,3—114,3 48
111,1—153,6
146,1—187,7
177,8—219,1
219,1—273
60 60,3—365 60,3—105 35
88,9—146
108—159 60
159—203
194—244,5 35
219—273
273—324
324—365
90 89—298,5 89—127 70
108—171,5
168—229 90
219—273
273—298,5
120 120—648 120—165,1 60
168—216 90
219—258 120
269—324
339—377 60
402—451
473—534
546—572
622—648


Описание

Параметр Значение
Допускаемое усилие на конце рукоятки, кН (кГс) 100 (10000)
Диаметр труб, захватываемых ключом, мм 26÷648
Габаритные размеры, мм 1560х620х1040
Масса ключа с подвеской не более, кг 155

 * Челюсти: поставка, стандартный комплект

Многоразмерный машинный ключ УМК применяется на скважине при проведении операций по свинчиванию и развинчиванию труб (НКТ, бурильные трубы, УБТ и обсадные трубы).

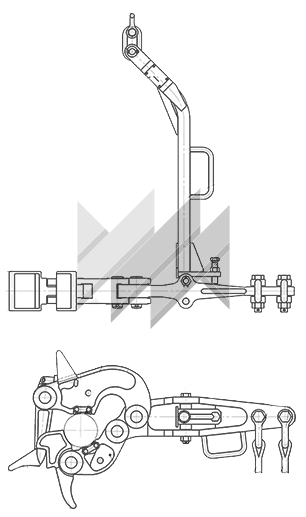

В состав ключа входят следующие части: рукоятка, на которой монтируются длинная и короткая челюсти, затвор, смонтированный на длинной челюсти и сменная челюсть, которую можно непосредственно монтировать на короткой челюсти для захвата труб более маленького диаметра; сменные челюсти также можно монтировать за одну или несколько промежуточные челюстей, которые в свою очередь смонтированы на короткой челюсти для захвата труб более большого диаметра.

При помощи подвески, фиксированной к рукоятке, производится подвешивание ключа на мачте буровой установки. Подъём ключа в оптимальное рабочее положение осуществляется при помощи пневматического подъёмника установки; пневматическое управление можно монтировать на рукоятке ключа.

Ключ г/п 10, 22 и 48 кНм изготавливается из штампованной термически обработанной малолегированной стали. Ключ г/п 60, 90 и 120 кНм изготавливается из термически обработанной, литой малолегированной стали. Твердость на поверхности зубьев сухарей составляет 58-62 HRC; также у зубьев есть соответствующая геометрия профилей, обеспечивающая защиту трубы. Изготовление многоразмерного ключа производится в соответствии с требованиями Спец. 7К по Стандарту АРI.

В зависимости от температуры окружающей среды, при которой работают, многоразмерные ключи выпускаются в двух исполнениях:

  • Многоразмерный ключ предназначенный для работы при условиях низких температур до -20º С;
  • Многоразмерный ключ, предназначенный для работы при условиях низких температур до -45º С.

В зависимости от длины рычага многоразмерные ключи выпускаются в трех исполнениях:

  • Многоразмерный ключ со стандартным рычагом.
  • Многоразмерный ключ с удлинённым рычагом.
  • Многоразмерный ключ с укороченным рычагом.

Данные, которые необходимо указать в заявке:

  • диапазон диаметров захватываемых труб (дюймы, г/п ключа (кНм);
  • размеры ступенчатых челюстей;
  • тип рычага (стандартный или удлинённый);
  • климатическое исполнение.

Рекомендации по применению:

УМК 26÷159 мм, 1÷10 кНм

УМК 60÷159 мм, 8÷22 кНм

Недорогие, лёгкие, компактные машинные ключи, предназначенные в основном для докрепления-раскрепления труб на геологоразведочных скважинах, нефтяных скважинах небольшой глубины и на буровых станках для безтраншейной прокладки труб.

УМК 60÷273 мм, 48 кНм

Недорогой, компактный, лёгкий универсальный машинный ключ, предназначенный для докрепления-раскрепления НКТ и бурильных труб. Среди отечественных ключей аналогов не имеет. В связи с этим трудно переоценить его практически идеальное сочетание нагрузочной способности во всём диапазоне захватов, компактности, малого веса и более надёжного по сравнению с отечественными ключами захвата. Оптимальное решение для организаций, оказывающих услуги по ремонту скважин, в т.ч. с использованием бурильных труб.

УМК 60÷365 мм, 35÷60 кНм

Машинный ключ с широким диапазоном сменных челюстей и более широкой областью применения. Используется в основном для НКТ и обсадных труб. Наилучший выбор для потребителей, предпочитающих вместо ключей УМК-1, УМК-1С, КБТ, КБТ-2, КМТ-М, КМТ, КТР 60-200 и КТМП недорогое, по сравнению с американским и канадским, импортное оборудование «белой» сборки. В диапазоне 108-203 мм, может быть использован не только для ремонта скважин, но и при бурении.

УМК 89÷299 мм, 70÷90 кНм

Самый надёжный и самый популярный в России ключ (аналог румынского), заменяющий на стационарных буровых ключи с максимальным рабочим моментом до 90 кНм, такие как КМБ, КМБ-М и их модификации, которые из-за относительно больших габаритов могут быть неудобны в стеснённых условиях при ремонте скважин.
