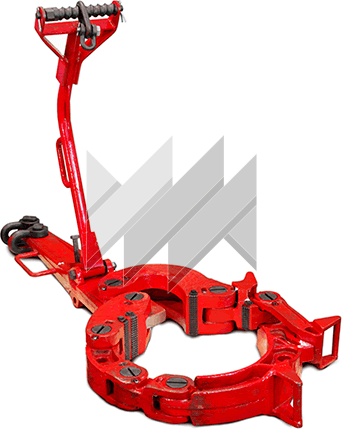

Ключ машинный буровой КМБ

О продукте

ТУ 05273837.303838.023

Диаметр: 60-508

Усилие: 8000

Момент: 9000

Технические характеристики

КМБ.00.00.000	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	Условный диаметр труб, мм
-1	1395	433	1068	136	60-127
-2	1290	568	1068	136	102-140
-3	1333	543	1068	137	140-178
-4	1420	520	1068	139	176-212
-5	1496	520	1068	146	210-254
-6	1521	588	1068	155	254-299
-7	1536	628	1068	158	324-351
-8	1576	694	1068	164	351-377
-9	1612	694	1068	164	402-407
-10	1621	730	1068	166	426-451
-11	1627	854	1068	177	508

Описание

Предназначен для докрепления и раскрепления резьбовых соединений бурильных, утяжеленных бурильных и обсадных труб при спускоподъемных операциях в процессе бурения и капитального ремонта скважин. Ключ спроектирован и изготовлен с учетом многолетнего опыта, накопленного при производстве и эксплуатации машинных ключей КБТ, УМК, КМБО и КМБ. Дополнительно (под заказ): моментомер ИВЭ-50 (индикатор веса электронный).

Максимальный крутящий момент, кНм (кгсм)	88,3 (9000)
Допускаемое усилие на конце рычага, кН (кгс), не более	80,3 (8000)
Диаметры свинчиваемых и завинчиваемых труб (замковых соединений), мм	от 60 до 508
Габаритные размеры (ДхШхВ), мм	1560×620×1040
Масса, кг	165

Ключ КМБ 60-451 мм.
Сменные челюсти (на выбор) 73-127, 102-144, 140-178, 176-212, 210-254, 245-299, 324-351, 351-377, 402-407, 426-451, 508 мм.
Плашки — 4 шт.
Пружина — 2 шт.
Пальцы — до 7 шт. в зависимости от количества сменных челюстей.
Паспорт.

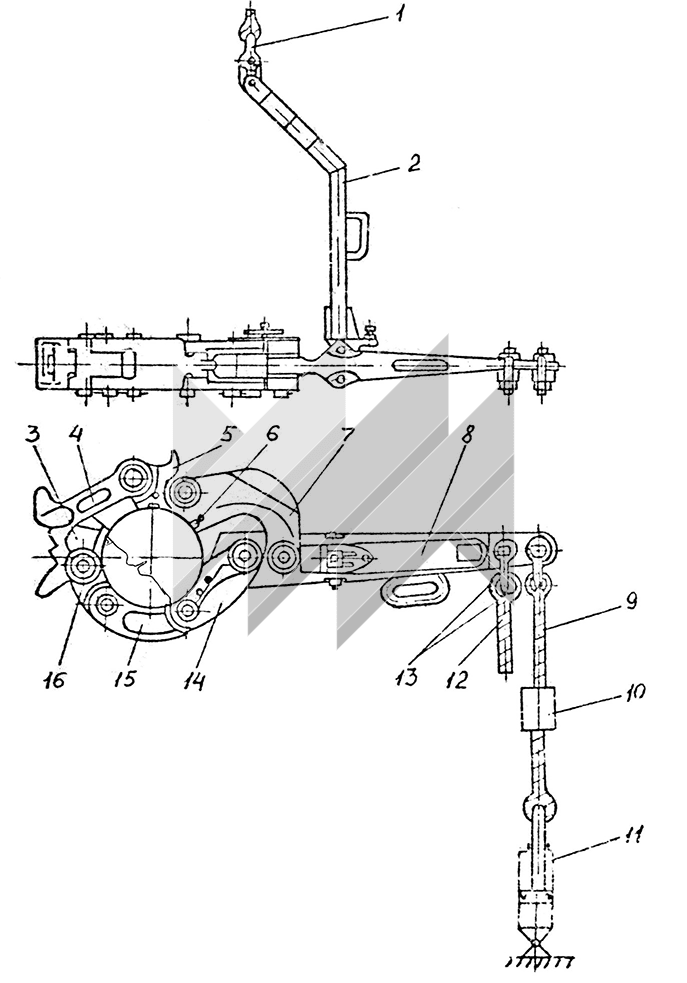

Схема сборки ключа КМБ. По желанию заказчика ключ может быть укомплектован моментомером ИВЭ-50.
