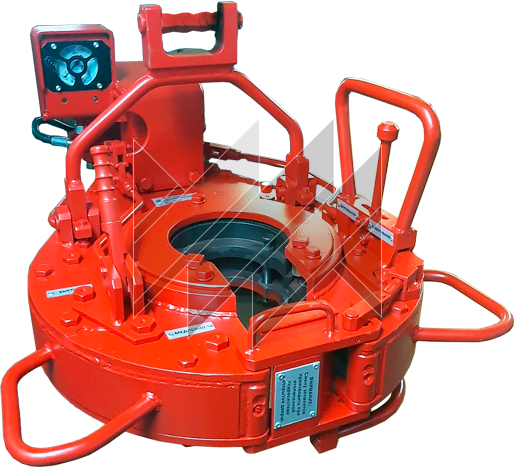

Ключ механический подвесной с гидроприводом КМП-Г

О продукте

ТУ 05273837.303838.029

Диаметр: 48-114

Частота: 0,008-1,9

Момент: 1050-1250

Технические характеристики

Модификация	КМП-Г	2КМП-Г	3КМС-Г
Максимальный крутящий момент, кНм (кгм):
— на высшей передаче:
при Р=16 МПа	1,98 (200)	1,7 (170)	1,7 (170)
при Р=20 Мпа	3,3 (330)	2,3 (230)	2,3 (230)
— на низшей передаче:
при Р=16 МПа	9,27(927)	7,5 (750)	7,5 (750)
при Р=20 МПа	10,24(1250)	10,5 (1050)	10,5 (1050)
Частота вращения захватного устройства под нагруз. при Р<16 Мпа:
-на высшей передаче	0,04-1,51	0,4-1,9	0,4-1,9
-на низшей передаче	0,008-0,32	0,09-0,4	0,09-0,4
Условный диаметр свинчиваемых и развичиваемых труб	48, 60, 73, 89, 102, 114	48, 60, 73, 89	48, 60, 73, 89
Номинальное давление, МПа (кг/см2)	16 (160)	16 (160)	16 (160)
Максимальное давление, МПа (кг/см2)	20 (200)	20 (200)	20 (200)
Минимальное давление, МПа (кг/см2)	3 (30)	3 (30)	3 (30)
Плечо приложения крутящего момента, мм	700	625	—
Габаритные размеры, мм
— со стопорным устройством	1130×670×725	1065×590×725	980×590×710
— без стопорного устройства	1130×670×725	1065×590×725	—
Масса комплекта, кг
— со стопорным устройством	370	360	330
— без стопорного устройства	320	309	-

Описание

Ключ механический подвесной с гидроприводом КМП-Г, и ключ механический стационарный 3КМС-Г предназначены для свинчивания-развинчивания насосно-компрессорных и бурильных труб при производстве спуско-подъемных операций в ходе текущего и капитального ремонта скважин для работы в составе подъемных установок типа А-50, УПА-60 АзИНМАШ и др. в условиях умеренного и холодного (район I2) макроклиматических районов по ГОСТ 16350-80 при температуре -40 до +40 градусов.

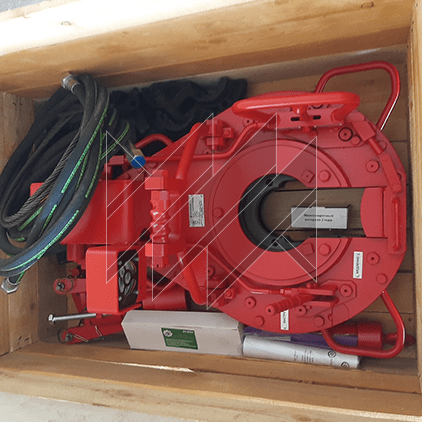

В состав ключа КМП-Г входят:

подвеска — компенсатор для вертикального перемещения;
гидросистема, обеспечивающая плавную регулировку крутящего момента и скорость вращения захватного устройства;
двухскоростной вращатель с зубчатой передачей и предохранительной створкой, закрывающей зев ключа;
трубозажимное устройство кулачкового типа;
гидравлическое стопорное устройство рычажного типа с набором сменных элементов (гасит реактивный момент на ключе);
система управления с расположенными на ключе рукоятками.

Высокий крутящий момент, легкость в управлении, простота технического обслуживания, надежность и долговечность определяют данную конструкцию ключа подвесного КМП-Г.
