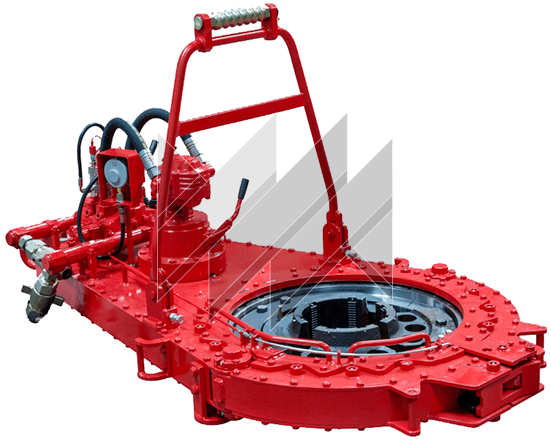

Ключ гидравлический ГКШ-4000М
О продукте
Гидравлический ключ ГКШ-4000М предназначен для быстрого, безопасного, точного свинчивания и развинчивания обсадных труб
- Диаметр
- 102-340
- Частота
- 16-93
- Момент
- 672-4000
Технические характеристики
| Параметр | Значение |
|---|---|
|
Объёмная подача в гидроключ м3/с (л/мин) Минимальная Номинальная Максимальная |
10,0×10-4 (60) 33,3×10-4 (200) 44,2×10-4 (265) |
|
Давление нагнетания, МПа (кгс/см2) Номинальная Максимальная |
10 (100) 20 (200) |
| Давление в линии слива, МПа (кгс/см2) | не более 0,5 (5) |
|
Частота вращения ротора при максимальной объемной подаче, с-1(об/мин) на низкой передаче на высокой передаче |
0,26 (16) 1,5 (93) |
|
Крутящий момент на роторе при максимальном давлении нагнетания, Нм (кгс·м) на низкой передаче на высокой передаче |
39200 (4000) 6600 (672) |
| Масса, кг | 520 max |
| Габаритные размеры, мм | 1435×968×900 |
Описание
Гидравлический ключ ГКШ-4000М предназначен для быстрого, безопасного, точного свинчивания и развинчивания обсадных труб (далее ОТ) с наружным Ø102 мм (4»), Ø114 мм (4 ½»), Ø127 мм (5»), Ø140 мм (5 ½»), Ø146 мм (5 ¾»), Ø168 мм (6 5/8»), Ø178 мм (7»), Ø194 мм (7 5/8»), Ø219 мм (8 5/8»), Ø245 мм (9 5/8»), Ø273 мм (10 ¾»), Ø299 мм (11 ¾»), Ø324 мм (12 ¾»), Ø340 мм (13 3/8»).
Вид климатического исполнения УХЛ1 по ГОСТ 15150, температура окружающего воздуха от -45 до +50°С.
Основные узлы
- редуктор зубчатый;
- шестеренный гидронасос FP 40.109;
- гидрораспределитель SD-25 с клапаном давления;
- коробка передач;
- рычаг управления гидронасосом;
- рычаг управления гидроцилиндром;
- рычаг управления коробкой передач;
- цилиндр подвески в сборе;
- подвеска;
- ротор в сборе с челюстями 324 мм (12 ¾»);
Дополнительные узлы и устройства
- шланги РВД32.45×2 с переходниками для удлинения;
- шланг РВД6.18×1,5-1×90-02;
- шланг РВД6.18×1,5-1×90-04;
- гидроцилиндр подъема в сборе;
- ролик-хомут;
- хомуты;
- стальные канаты Ø16 мм, длиной 8 м;
- коуши под канат Ø16 мм;
- зажимы под канат Ø16 мм;
- масляный шприц;
- быстроразъемные соединения для шлангов высокого давления;
- ЗИП.
