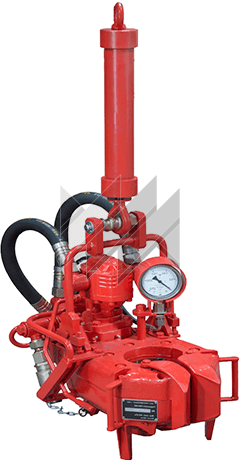

Ключ гидравлический ГКШ-300

О продукте

ТУ 05273837.303838.029

Гидравлический ключ ГКШ-300 предназначен для быстрого, безопасного, точного свинчивания и развинчивания насосных штанг

Диаметр: 16-25

Частота: 107-160

Момент: 161-322

Технические характеристики

Параметр	Значение
Объёмная подача в гидроключ м3/с (л/мин)
Минимальная	3,3×10-4 (20)
Номинальная	20,0×10-4 (120)
Максимальная	30,0×10-4 (180)
Давление нагнетания, МПа (кгс/см2)
Номинальная	10 (100)
Максимальная	20 (200)
Давление в линии слива, МПа (кгс/см2)	не более 0,5 (5)
Частота вращения ротора, с-1(об/мин)
при номинальной объемной подаче	1,78 (107)
при максимальной объемной подаче	2,66 (160)
Крутящий момент на роторе, Нм (кгс·м)
при номинальном давлении нагнетания	1580 (161)
при максимальном давлении нагнетания	3160 (322)
Масса, кг	145 max
Габаритные размеры, мм	722×380×640

Описание

Гидравлический ключ ГКШ-300 предназначен для быстрого, безопасного, точного свинчивания и развинчивания насосных штанг с условными диаметром Ø16 мм (5/8»), Ø19 мм (¾»), Ø22 мм (7/8»), Ø25 мм (1»). Вид климатического исполнения УХЛ1 по ГОСТ 15150, температура окружающего воздуха -40 до 50°С.

Основные узлы:

редуктор зубчатый;
шестеренный гидронасос FP 30.61-19Т;
гидрораспределитель SD-14 с клапаном давления;
рычаг управления гидронасосом;
поддерживающий гаечный ключ для штанг Ø 16 мм (5/8»), Ø 19 мм (¾»), Ø 22 мм (7/8»);
цилиндр подвески;
подвеска;
затворы;
манометр;
ротор в сборе с челюстями Ø5/8"-¾"-7/8».

Дополнительные узлы:
