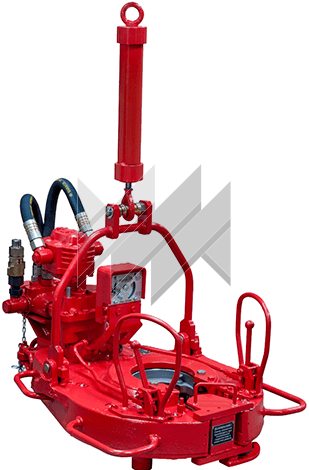

Ключ гидравлический ГКШ-1500МК ГКШ-1500МТ
О продукте
Гидравлический ключ ГКШ-1500МК, ГКШ-1500МТ предназначен для быстрого, безопасного, точного свинчивания и развинчивания бурильных, насосно-компрессорных труб
- Диаметр
- 50-120
- Частота
- 23-92
- Момент
- 506-2026
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| ГКШ-1500МК | ГКШ-1500МТ | |
| Объёмная подача в гидроключ м3/с (л/мин) | ||
| Минимальная | 11,7×10-4 (70) | 10,0х10-4 (60) |
| Номинальная | 25,0×10-4 (150) | 25,0х10-4 (150) |
| Максимальная | 33,3×10-4 (200) | 33,3х10-4 (200) |
| Давление нагнетания, МПа (кгс/см2) | ||
| Номинальная | 10 (100) | 10 (100) |
| Максимальная | 20 (200) | 20 (200) |
| Давление в линии слива, МПа (кгс/см2) | не более 0,5 (5) | не более 0,5 (5) |
| Частота вращения ротора при максимальной объемной подаче, с-1(об/мин) | ||
| на низкой передаче | 0,38 (23) | 0,38(23) |
| на высокой передаче | 1,53 (92) | 1,15 (69) |
| Крутящий момент на роторе при максимальном давлении нагнетания, Нм (кгс·м) | ||
| на низкой передаче | 19854 (2026) | 18782 (1908) |
| на высокой передаче | 4962 (506) | 12128 (1236) |
| Масса, кг | 293 max | 293 max |
| Габаритные размеры, мм | 1140×770×640 | 1140×770×640 |
Описание
Гидравлический ключ ГКШ-1500МК предназначен для быстрого, безопасного, точного свинчивания и развинчивания бурильных, насосно-компрессорных труб (далее НКТ) с наружным Ø50 мм (1.99»), Ø60 мм (2.3/8»), Ø73 мм (2.7/8»), Ø89 мм (3.½»), Ø95 мм (3.¾»), Ø108 мм (4.¼»), Ø114 мм (4.½»), Ø120 мм (4.¾»).
Вид климатического исполнения УХЛ1 по ГОСТ 15150, температура окружающего воздуха от -40 до 50°С.
Основные узлы:
- редуктор зубчатый;
- шестеренный гидронасос FP 40.109 (производство Италия);
- гидрораспределитель SD-18/1с клапаном давления (производство Италия);
- коробка передач;
- рычаг управления коробкой передач;
- рычаг управления гидрораспределителя;
- цилиндр подвески;
- подвеска;
- заслонка;
- манометр;
- ротор в сборе с челюстями Ø73 мм (2.7/8»);
Дополнительные узлы:
- ручное стопорное устройство;
- подвесное стопорное устройство;
- шланги РВД25.110.4000.0,3.12/12.М33×1,5/М33×1,5-У1;
- комплект сменных челюстей с плашками под НКТ Ø60 мм (2.3/8»), Ø89 мм (3.½»);
- ролик-хомут;
- хомут;
- реактивная тяга;
- стальной канат Ø12 мм длиной 3 м;
- коуши под канат Ø12 мм;
- зажимы под канат Ø12 мм;
- масляный шприц;
- быстроразъемное соединение;
- ЗИП;
