Ключ-автомат АПР2-ВБМ, АПР2-ГП

О продукте

ТУ 05273837.303838.018

Диаметр: 48-114

Частота: 51

Момент: 4412

Технические характеристики

Параметр	АПР2-ВБМ	АПР2-ГП
Грузоподъемность спайдера, т	80	80
Диаметры свинчиваемых и развинчиваемых труб	48, 60, 73, 89 В48, В60, В73, В89, 92,98,103,106,108, 114	60, 73, 89,92,98,103,106,108, 114
Максимальный крутящий момент на водиле, Нм	4412	4412
Частота вращения водила, об./мин	51	51
Двигатель привода	Электродвигатель АИМ 100 4У2.5	Гидромотор Г15-24
Давление в гидросистеме ключа, МП	—	12.5
Потребляемая мощность, кВт, не более	3.0	—
Масса автомата в сборе, кг, не более	240	200
Масса полного комплекта, кг, не более	310	270

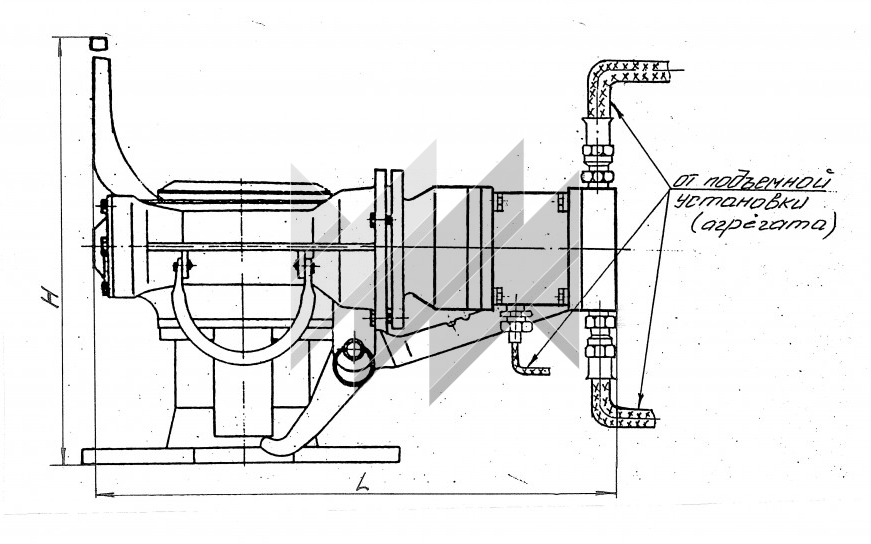

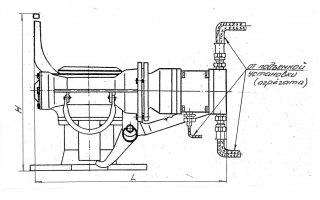

Габаритные размеры, мм	850×460×730	700×460×730

Описание

Ключ (автомат) для подземного ремонта скважин АПР2-ВБМ и ключ (автомат) для подземного ремонта скважин АПР2-ГП предназначены для механизации операций по свинчиванию-развинчиванию (АПР2-ГП для работы в составе гидрофицированных установок), удержанию на весу и освобождению колонны НКТ при подземном ремонте скважин в условиях умеренного и холодного (район I2) макроклиматических районов по ГОСТ 16350-80.

Ключ (автомат) выполнен в виде отдельных блоков, что облегчает его монтаж и транспортировку.

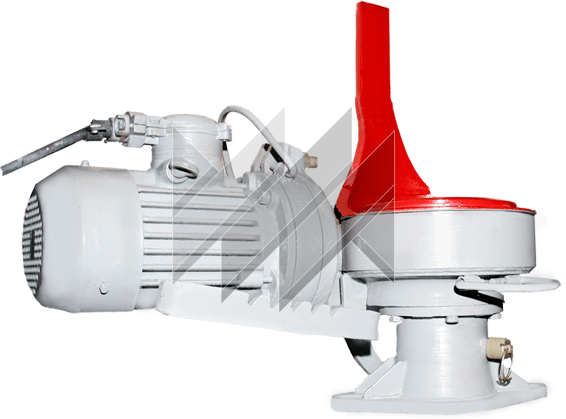

Основными частями ключа АПР2-ВБМ являются: блок вращателя, клиновая подвеска АПР, центратор, балансир с грузом, привод и блок управления приводом. Блок вращателя АПР представляет собой корпус клинового спайдера с червячным редуктором, работающим в масляной ванне, и водилом АПР, передающим вращающее усилие трубному ключу. На конце червячного вала монтируется полумуфта центробежной муфты с установленными на ней сменными маховиками.

Блок клиновой подвески АПР состоит из направляющей с кольцевым основанием, к которому на шарнирах подвешены три клина. Клинья для труб диаметром 60, 73 мм состоят из корпуса клина и сменных плашек. Клинья для труб диаметром 89 мм монолитные. Клиновые подвески имеют усы-синхронизаторы, которые обеспечивают синхронную работу клиньев в момент захвата трубы. Блок центратора состоит из пьедестала, к которому крепится блок вращателя, фиксатора, вкладышей центратора. Вкладыши центратора изготовляются с проходными диаметрами для труб 60, 73 и 89 мм. Вкладыши центратора удерживаются в пьедестале фиксатором. Балансир состоит из рычага и груза, при помощи которых осуществляется перемещение клиновой подвески вверх-вниз. Привод ключа АПР2-ВБМ состоит из электродвигателя с центробежной муфтой. Блок управления состоит из магнитного пускателя, кнопочного поста, соединенных между собой и с электродвигателем при помощи штепсельных разъемов. Вращение от электродвигателя передается центробежной муфтой вращателю. При этом номинальный крутящий момент достигается только при наборе электродвигателем полного числа оборотов. В зависимости от диаметра свинчиваемых или развинчиваемых труб на втулку вращателя устанавливаются соответствующие маховики.

Устройство ключа АПР2-ГП аналогично устройству ключа АПР2-ВБМ. В качестве привода ключа АПР2-ГП используется гидромотор типа Г15-24, соединенный кулачковой муфтой с червяком вращателя. Подвод рабочей жидкости к гидромотору осуществляется от подъемно установки (агрегата). Управление гидроприводом осуществляется с пульта управления гидросистемой агрегата. В зависимости от диаметра свинчиваемых или развинчиваемых труб, а также операций по свинчиванию-развинчиванию, докреплению и раскреплению труб посредством регулятора расхода жидкости достигается необходимый крутящий момент ключа АПР2-ГП.
