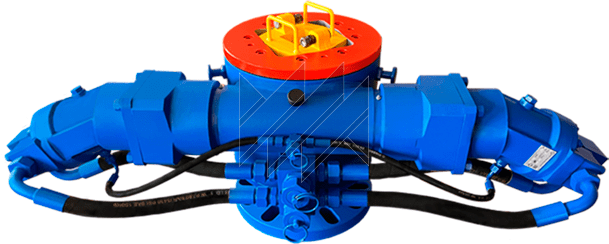

Ротор РЧГ-205 гидроприводной

О продукте

ТУ 05273837.303838.027

Ротор РЧГ-205 гидроприводной предназначен для вращения бурильного инструмента и поддержания на весу колонны труб при ведении буровых работ

Проходное отверстие: 205

Грузоподъемность: 60

Крутящий момент: 15000

Все характеристики

Технические характеристики

Параметр	Значение
Номинальный диаметр в стволе ротора, мм	205
Номинальная грузоподъемность, т	60
Крутящий момент на столе ротора, при давлении 20 МПа, не менее	12500 Н-м — 15000 Н-м
Номинальная частота вращения стола ротора (при подаче масла к гидромоторам Q=360 л/мин.)	до 140 об./ мин.
Номинальная частота подачи масла (не менее)	350 л./мин.
Номинальное давление	20 МПа.
Максимальное кратковременное давление	35 МПа.
Передаточное число червячной пары	27
Число гидромоторов	2 шт.
Тип гидромоторов	3104.112.00 реверсивный
Передаваемая мощность	2×58,4 кВт
Макс. давление рабочей жидкости	20 Мпа
Расход гидромотора, номинальный	175 л/мин
Габаритные размеры, мм не более:
— длина	1327
— ширина	555
— высота	578
Масса	480 кг
Направление вращения стола	реверсивное
Условный проход трубопроводов и рукавов высокого давления (присоединительные размеры рукавов — М52×2)	36 мм
Условный проход дренажного трубопровода (присоединительные размеры рукавов — М27×2)	15 мм
