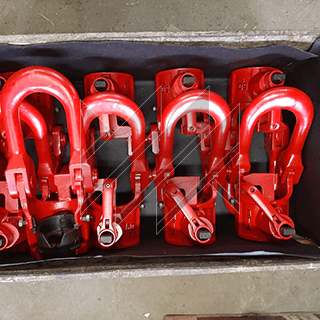

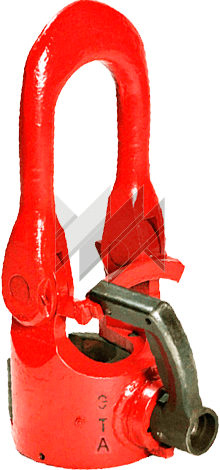

Элеватор ЭТА-60

О продукте

ТУ 05273837.303838.022

Элеватор трубный типа ЭТА предназначен для захватывания под муфту или замок и удерживания на весу колонн насосно-компрессорных или бурильных труб по ГОСТ 63380 и ГОСТ 63175 в процессе спуско-подъемных операций как с вертикальной установкой труб, так и с укладкой их на мостки при освоении и ремонте нефтяных и газовых скважин

Диаметр: 48-89

Грузоподъемность: 32-60

Все характеристики

Технические характеристики

Параметр			ЭТА-60
Грузоподъемность, т			60
Диаметр труб, мм			60, В60, 73, В73, 89
Габаритные размеры, мм			300×240×590
Масса, кг			44

Описание

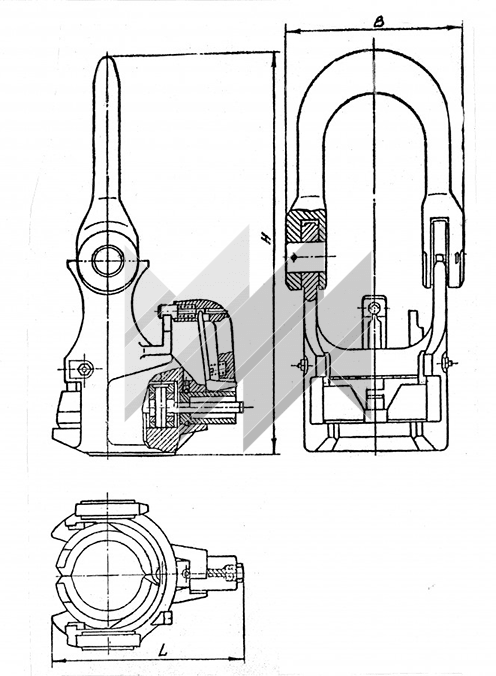

Элеватор ЭТА состоит из следующих основных деталей и сборочных единиц: корпуса; серьги; сменных захватов для различных диаметров труб; направляющих; запирающего устройства, представляющего собой поворотную рукоятку с пружинным фиксатором и рычагом. Корпус элеватора ЭТА представляет собой литую деталь с внутренней расточкой для установки захвата с трубой. Корпус за проушины соединен шарнирно, посредством пальцев, с серьгой, служащей для подвешивания элеватора на крюк талевой системы. С тыльной стороны к корпусу элеватора с помощью шариков, заполняющих канавки корпуса и втулки рукоятки, крепится поворотная рукоятка запирающего устройства.

Захват элеватора ЭТА служит для захвата трубы за муфту. Для каждого диаметра трубы предусмотрен соответствующий захват. Захват состоит из правой и левой челюсти, штока, шарнирно соединенных между собой пальцем.

Запирающее устройство представляет собой рукоятку с установленным в ней пружинным фиксатором и рычагом, отжимаемым пружиной.

Направляющие и обеспечивают синхронное раскрытие челюстей захвата при захвате трубы и ограничивают выдвижение захвата из корпуса элеватора.
