Элеватор литой ЭН (SLX)

О продукте

ТУ 05273837.303838.030

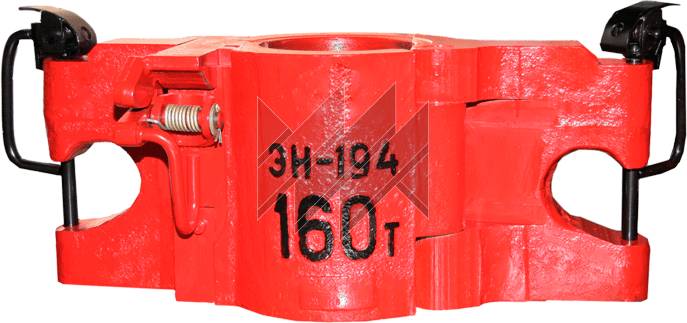

Элеватор литой ЭН предназначен для захвата и удерживания на весу колонны обсадных труб при спускоподъемных операциях при бурении скважин

Диаметр: 168-508

Грузоподъемность: 160

Все характеристики

Технические характеристики

Параметр	Грузоподъемность*, т	Условный диаметр труб, мм	Диаметр отверстия под трубу, мм	Габаритные размеры, мм	Масса комплекта, кг
ЭН 168-160	160	168	172	880×292×365	140
ЭН 178-160	160	178	182	910×322×365	160
ЭН 194-160	160	194	198	940×352×365	180
ЭН 219-160	160	219	224	965×382×365	220
ЭН 245-160	160	245	250	995×412×365	235
ЭН 325-160	160	325	331	1095×502×365	290
ЭН 340-160	160	340	346	1095×502×365	285
ЭН 426-160	160	426	433	1195×602×365	354
ЭН 508-160	160	508	515	1195×602×365	350

* по желанию заказчика изготавливаем элеваторы ЭН с меньшей грузоподъемностью

Описание

Элеватор литой ЭН предназначен для захвата и удерживания на весу колонны обсадных труб при спускоподъемных операциях при бурении скважин. Используется в умеренном макроклиматическом районе по ГОСТ 16350-80.

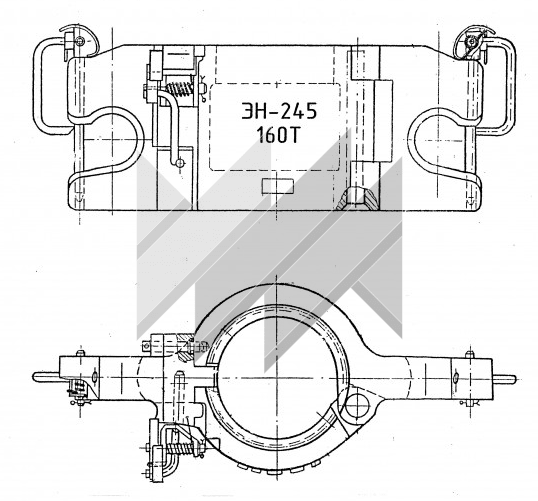

Элеватор литой для обсадных труб ЭН состоит из следующих основных сборочных единиц и деталей: корпуса, оси шарнира, затвора, собачки, предохранителя замка предохранителей штропов.

Корпус элеватора представляет собой массивную стальную литую деталь с открытыми по бокам проушинами под штропы, с внутренней расточкой под захватываемую трубу. Затвор стальной литой присоединяется к корпусу посредством шарнира на котором вращается при закрывании и открывании элеватора. Собачка элеватора ЭН обеспечивает автоматическое запирание элеватора при захлопывании створки и предотвращает самопроизвольное открытие элеватора в процессе производства спускоподъемных операций. Собачка соединена с корпусом посредством оси собачки. Собачка имеет выступ, который в закрытом состоянии элеватора находится под опорной поверхностью муфты обсадной трубы. Этот выступ обеспечивает дополнительную фиксацию в закрытом положении.

Собачка действует автоматически благодаря наличию установочной пружины и наклонной поверхности головки. Пружина работает на растяжение. Одним концом она закреплена на оси пружины в корпусе, другим навешана на ушко. Предохранитель замка фиксирует собачку в закрытом положении элеватора и обеспечивает страховое запирание элеватора.

Полный установленный срок службы элеватора литого ЭН не менее 1,5 года. Полный средний срок службы не менее 3 лет.

Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию.
