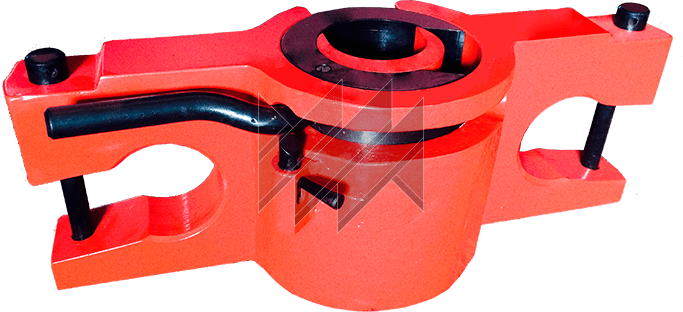

Элеватор Халатяна ЭХЛ
О продукте
Элеваторы двухштропные Халатьяна типа ЭХЛ предназначены для захвата и удержания на весу насосно — компрессорных труб в процессе спуско-подъемных операций при текущем и капитальном ремонтах эксплуатационных скважин
- Диаметр
- 33-114
- Грузоподъемность
- 15-50
Технические характеристики
| Шифр | Диаметр удерживаемых труб, мм | Грузоподъемность, т. | Габаритные размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|
| Длина L | Ширина В | Высота Н | ||||
| ЭХЛ-33-15 | 33 | 15 | 370 | 140 | 110 | 20,3 |
| ЭХЛ-37,4-15 | 37,4 | 20 | ||||
| ЭХЛ-48-15 | 48 | 18,6 | ||||
| ЭХЛ-60-15 | 60 | 145 | 18 | |||
| ЭХЛ-60ВН-15 | В-60 | 17,8 | ||||
| ЭХЛ-73-25 | 73 | 25 | 149 | 130 | 20,6 | |
| ЭХЛ-73ВН-25 | В-73 | 20,4 | ||||
| ЭХЛ-73-35 | 73 | 35 | 395 | 167 | 145 | 29 |
| ЭХЛ-73ВН-35 | В-73 | |||||
| ЭХЛ-89-35 | 89 | 35 | 395 | 167 | 145 | 29 |
| ЭХЛ-89ВН-35 | В-89 | 28,8 | ||||
| ЭХЛ-102-35 | 102 | 35 | 440 | 200 | 160 | 37,5 |
| ЭХЛ-114-40 | 114 | 40 | 35 | |||
| ЭХЛ-102-40 | 102 | 40 | 440 | 200 | 160 | 37,5 |
| ЭХЛ-73ВН-40 | В-73 | 25 | 440 | 200 | 160 | 37 |
| ЭХЛ-73-40 | 73 | 40 | 440 | 200 | 160 | 37,5 |
| ЭХЛ-89-50 | 89 | 50 | 440 | 200 | 160 | 37,5 |
| ЭХЛ-73-50 | 73 | 50 | 440 | 200 | 160 | 37,5 |
Описание
Элеваторы двухштропные Халатьяна типа ЭХЛ предназначены для захвата и удержания на весу насосно — компрессорных труб в процессе спуско-подъемных операций при текущем и капитальном ремонтах эксплуатационных скважин.
Элеваторы Халатьяна ЭХЛ предназначены для работы в умеренном и холодном (район 1) макроклиматических районах по ГОСТ 16350, категория размещения — 1 по ГОСТ 15150.

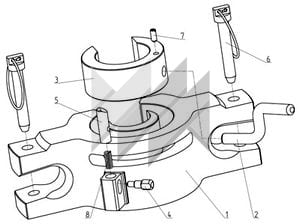

Элеватор ЭХЛ имеет следующее устройство: в корпусе элеватора, имеющего открытый зев для ввода и вывода трубы, в кольцевой эксцентричной проточке расположен затвор, соединенный с рукояткой. Поворотом рукоятки элеватор ЭХЛ открывают или закрывают, рукоятка в закрытом положении удерживается фиксатором. Имеет галтель на посадке замка для работы с бурильными трубами малого диаметра с приводными замками.
