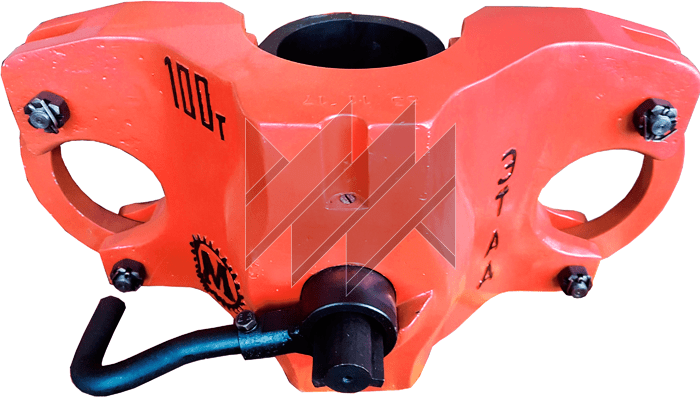

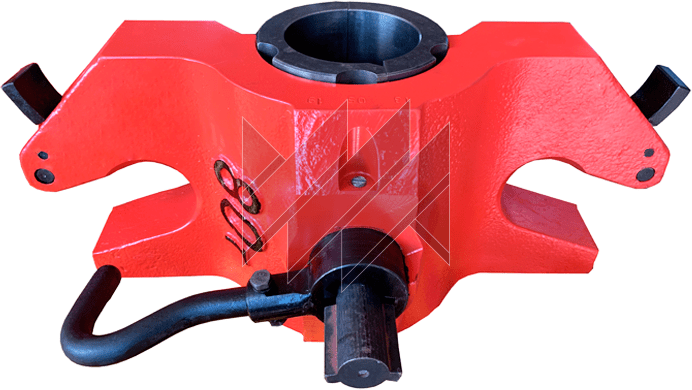

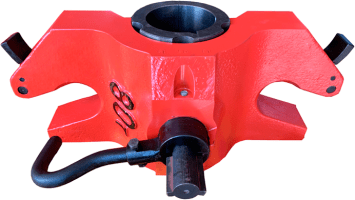

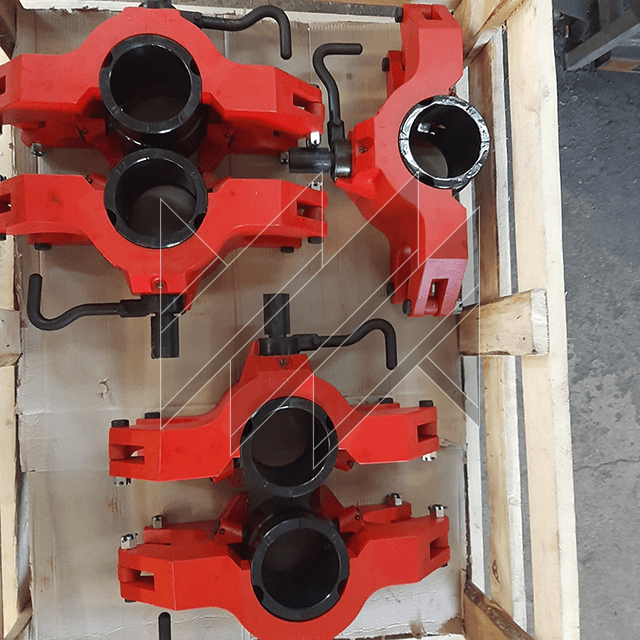

Элеватор ЭТАД

О продукте

ТУ 05273837.303838.022

Элеватор трубный двуштропный с автоматическим запирающим устройством ЭТАД, предназначен для захватывания под муфту или замок, и удержания на весу колонн насосно-компрессорных или бурильных труб при спуско-подъемных операциях как с вертикальной установкой труб, так и с укладкой их на мостки при освоении и ремонте нефтяных и газовых скважин

Диаметр: 73-114

Грузоподъемность: 60-100

Все характеристики

Технические характеристики

Параметр	ЭТАД-80	ЭТАД-100
Грузоподъемность, т	80	100
Условный диаметр труб, мм	73, В73, 89, Б89, В89, Н89, 102, В102, 114, В114	73, В73, 89, 114
Габаритные размеры, мм	510×310×220	540×310×240
Масса, кг
— элеватор с захватом	58	65
— полный комплект	96	103

*Возможно исполнение на пружинном предохранителе.

Описание

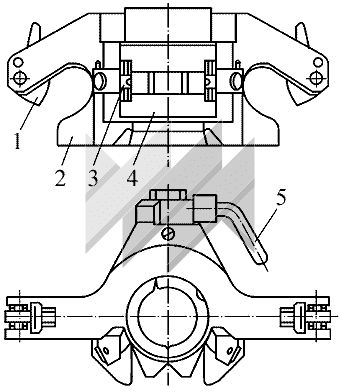

Элеватор ЭТАД состоит из следующих основных деталей и сборочных единиц: корпуса; сменных захватов; упоров; запирающего устройства, представляющего собой шлицевую втулку с приваренной рукояткой. Корпус представляет собой стальную отливку с двумя боковыми проушинами под штропы, служащими для подвешивания элеватора на крюк талевой системы. Внутри корпуса имеется расточка под сменные захваты.

Захват элеватора ЭТАД служит для захвата трубы соответствующего диаметра. Для каждого диаметра трубы предусмотрен соответствующий захват. Захват состоит из двух челюстей и штока, шарнирно соединенных между собой пальцем. На штоке захвата имеется два шлицевых выступа, расположенных под углом относительно друг друга, которые сопрягаются со втулкой запирающего устройства. Челюсти захвата имеют окна, в которые заводятся упоры для ограничения перемещения челюстей при раскрытии захвата.
